ALLNET Medienkonverter Industrial PoE (15,4W/30W/60W/90W) 10G-BASE-SX/-LX Single-/ Multimode SFP+ t

Highlight:

• Produkt-Highlights:

• Physikalischer Anschluss:

  • 1x 100M/1G/2.5G/5G/10GBase-T PoE PSE RJ45 Port
  • 1x 100M/1G/2.5G/10GBase-X SFP+ Slot

• Kompatibilität:
  Entspricht den Standards IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3an, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3af/at/bt.

• Leistungsstarker PoE-Port:
  Der PoE-Port unterstützt den IEEE 802.3af/at/bt PoE/PoE+/PoE++ PSE-Standard und bietet bis zu 90 Watt Leistung.

• Automatische Geräteerkennung:
  Der PoE-Port erkennt und versorgt automatisch IEEE 802.3af/at/bt-konforme PD-Geräte, wodurch Schäden durch Fehlanschlüsse verhindert werden.

• Reichweite:
  Unterstützung für Fernspeisung bis zu 100 Metern.

• Store-and-Forward Weiterleitungsmodus:
  Alle Ports unterstützen die Weiterleitung mit Leitungsgeschwindigkeit.

• Hardware-basierte Auto-Negotiation:
  Unterstützt 100M/1G/2.5G/5G/10Gbit/s Auto-Negotiation und Auto-MDI/MDI-X für optimale Verbindungen.

• Eingebauter DIP-Schalter für verschiedene Betriebsmodi:

  • Fiber Watchdog Modus: Überwacht die Glasfaserverbindung und startet den Glasfaserport automatisch neu, wenn keine Daten übertragen werden.
  • PoE Watchdog Modus: Erkennt nicht reagierende PD-Geräte und startet diese automatisch neu, ohne manuelle Eingriffe.
  • 802.3af/at/bt & 802.3af/at PoE-Ausgang Modus: Bietet zwei PoE-Ausgangsmodi (Max. 30W und Max. 90W) zur Unterstützung verschiedener Geräte, um Kompatibilitätsprobleme zu lösen.

• Unterstützt Multi-Gigabit-Speed:
  Halbduplex bei 100 Mbps, Vollduplex bei 1/2.5/5/10 Gbps.

• Flusskontrolle:
  Unterstützt IEEE 802.3x-Flusskontrolle im Vollduplex-Modus und Gegendruck im Halbduplex-Modus, um Paketverluste zu vermeiden.

• Jumbo-Frame-Unterstützung:
  Unterstützt eine Jumbo-Frame-Größe von bis zu 12K.

• MAC-Adressverwaltung:
  Unterstützt automatisches Lernen und Altern von MAC-Adressen.

• Einfache Fehlerdiagnose:
  LED-Anzeigen zeigen den Betriebsstatus an und erleichtern die Fehlersuche.

• Plug & Play:
  Keine Konfiguration erforderlich.

• Robustes Gehäuse:
  IP30-zertifiziertes Metallgehäuse für den industriellen Einsatz.

• Flexible Installation:

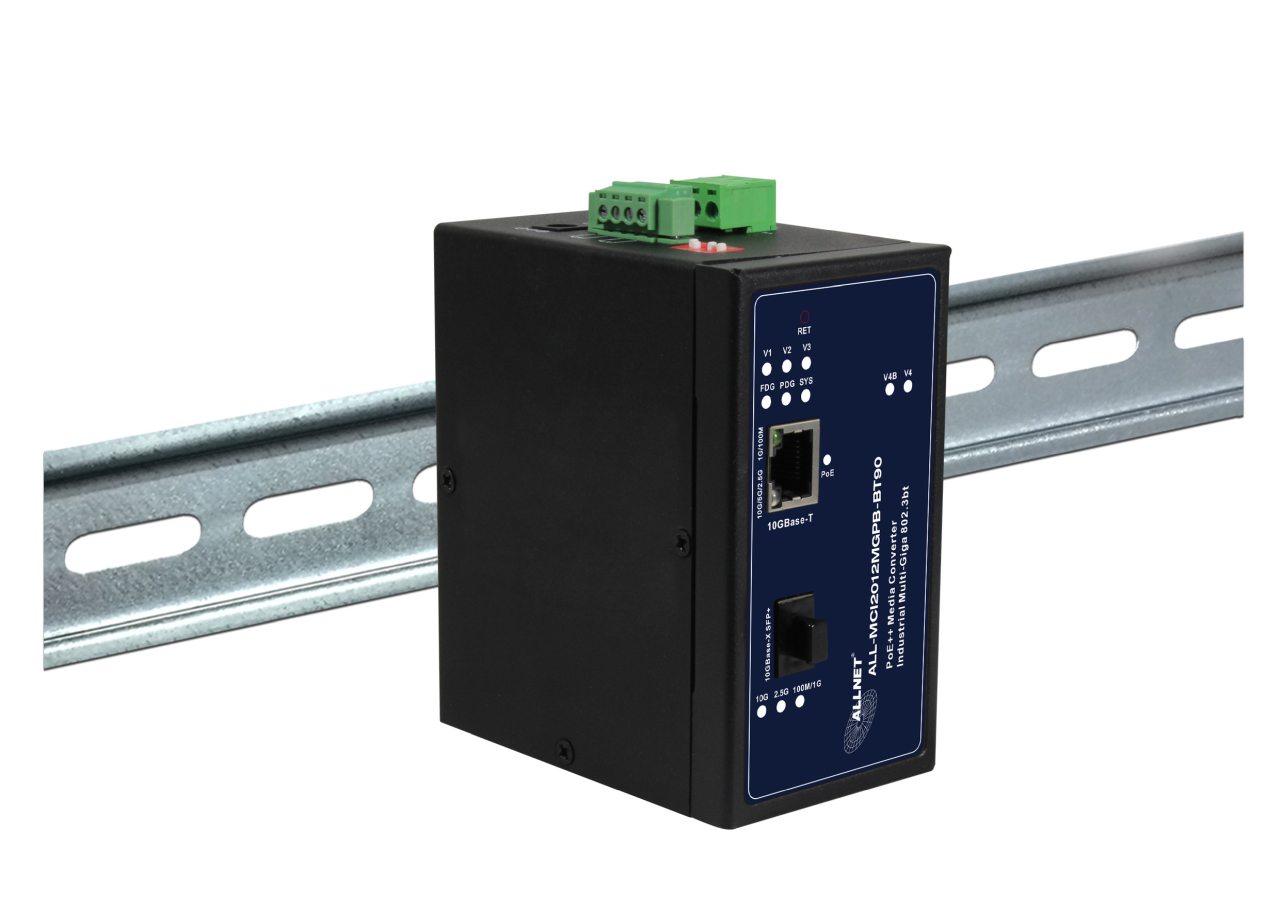

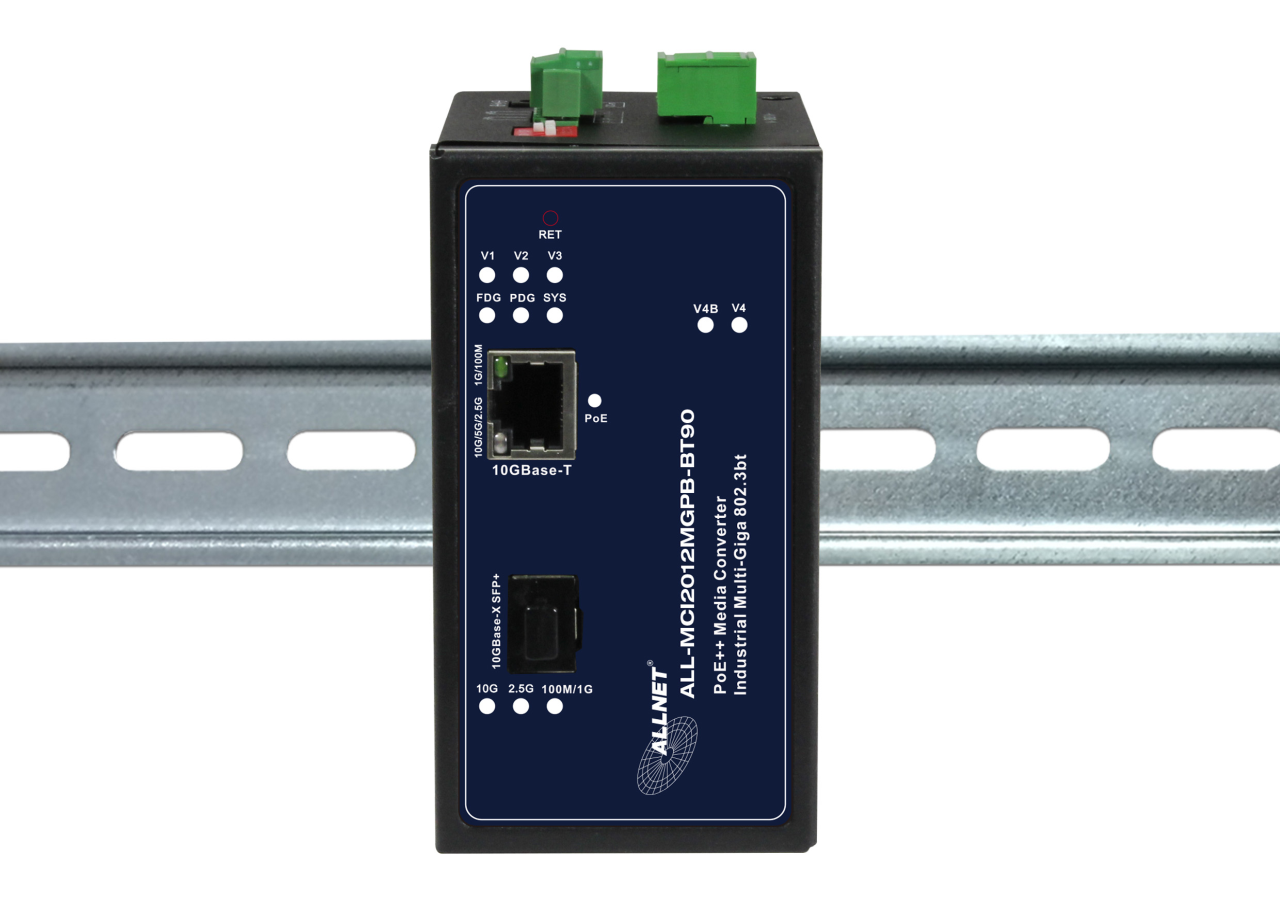

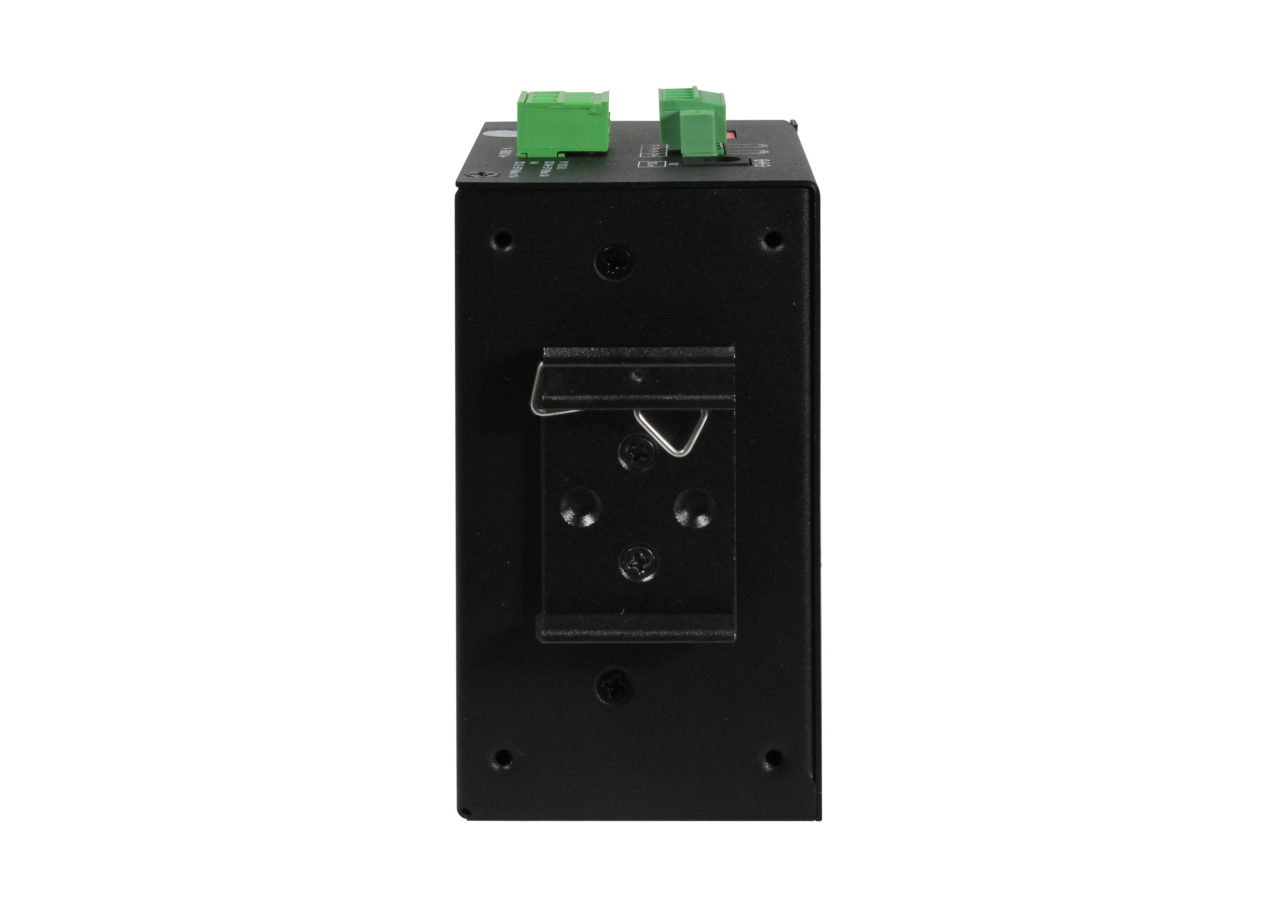

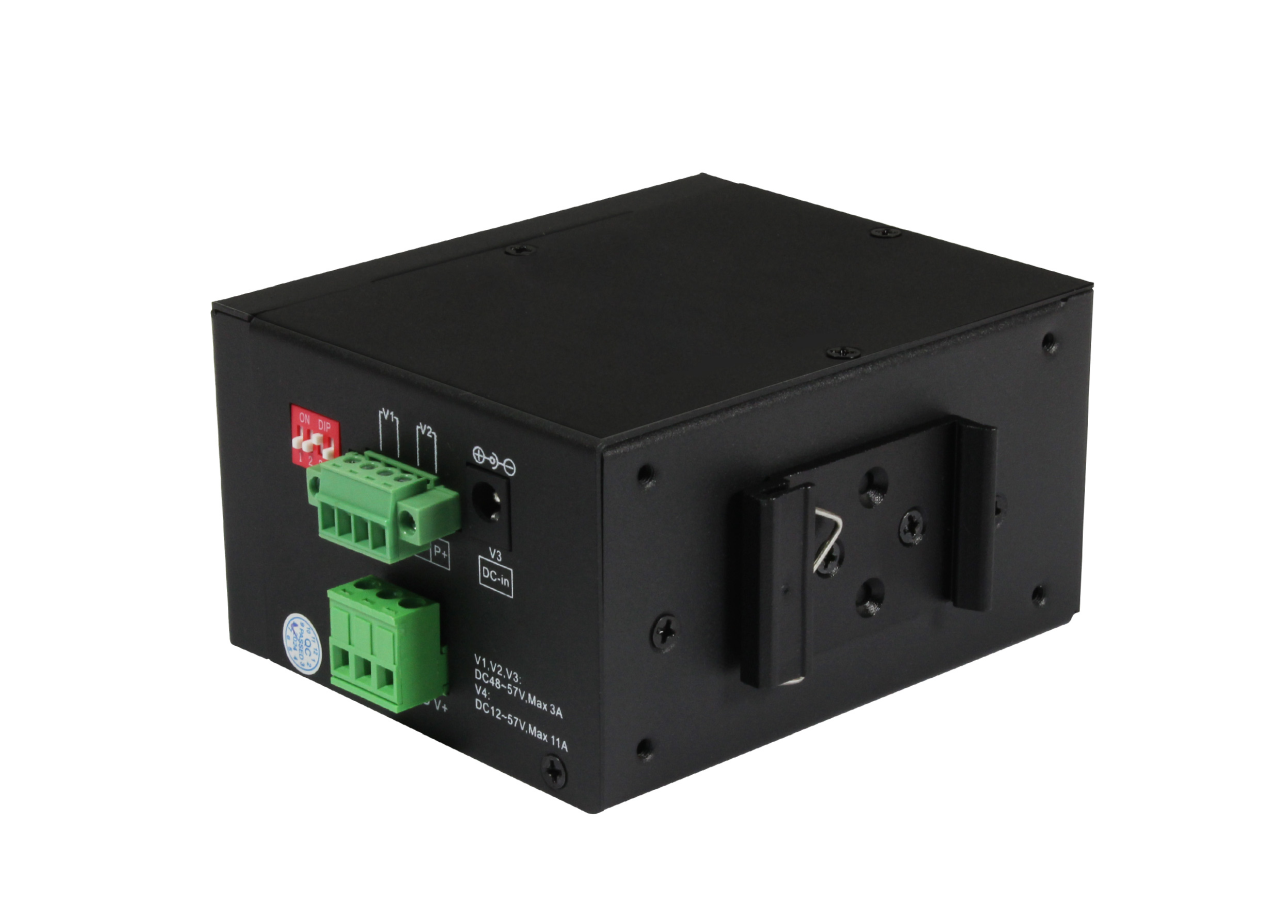

  DIN-Schienen- oder Wandmontage für einfache Installation auch in beengten Räumen.

• Zuverlässige Stromversorgung:

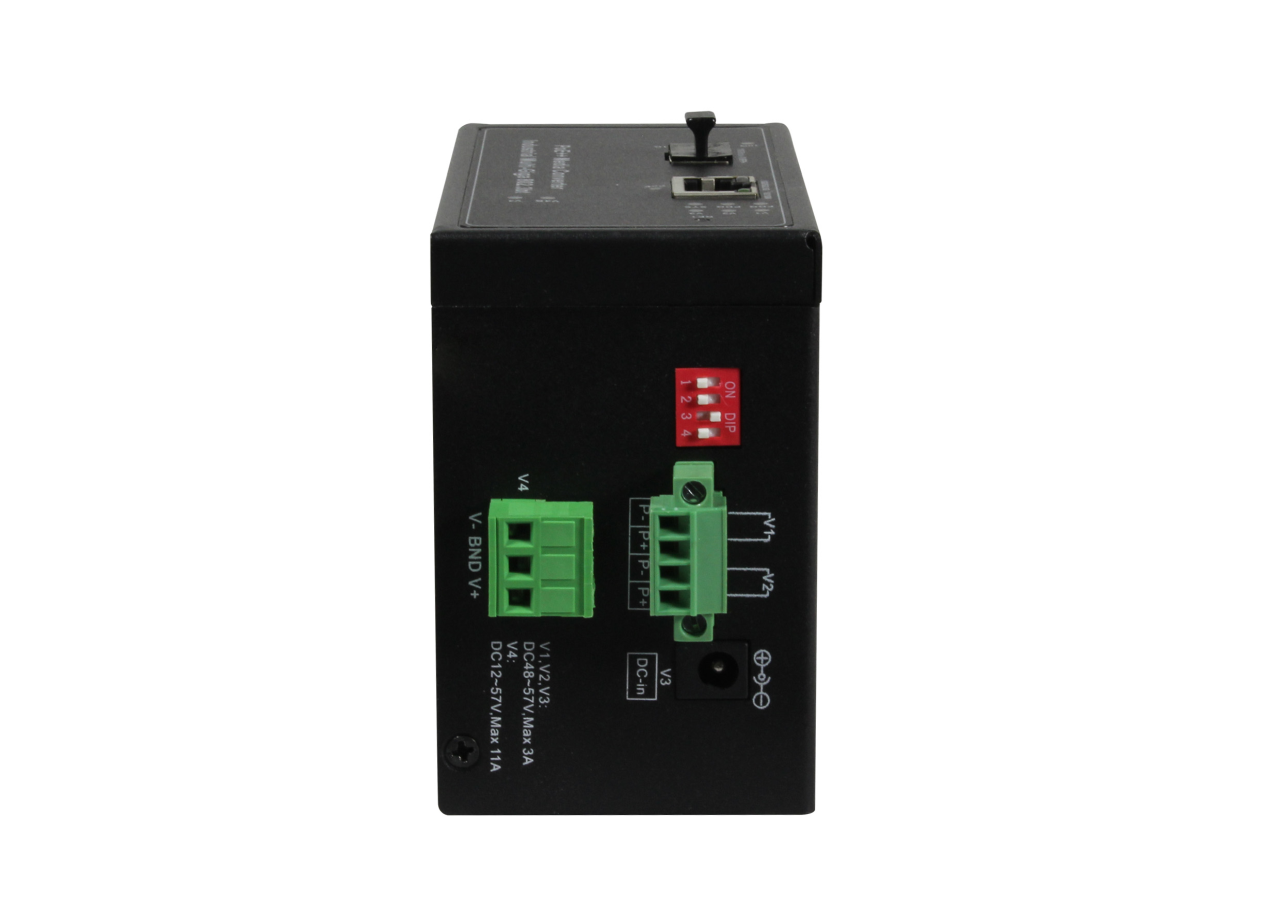

  Interner Power-Booster mit redundantem 12-57VDC Stromeingängen auch für PoE und dreifachem 48-57VDC Stromeingang. Verpolungsschutz für hochverfügbare Netzwerksysteme.

• Industrielles Design:

  • Schutz vor 6KV Überspannung und 8KV ESD.
  • Betriebstemperaturbereich von -40 bis +80°C.
  • Frei fall-, stoß- und vibrationssicher.

• Lüfterloses Design:
  Exzellente Wärmeableitung durch natürliche Kühlung.

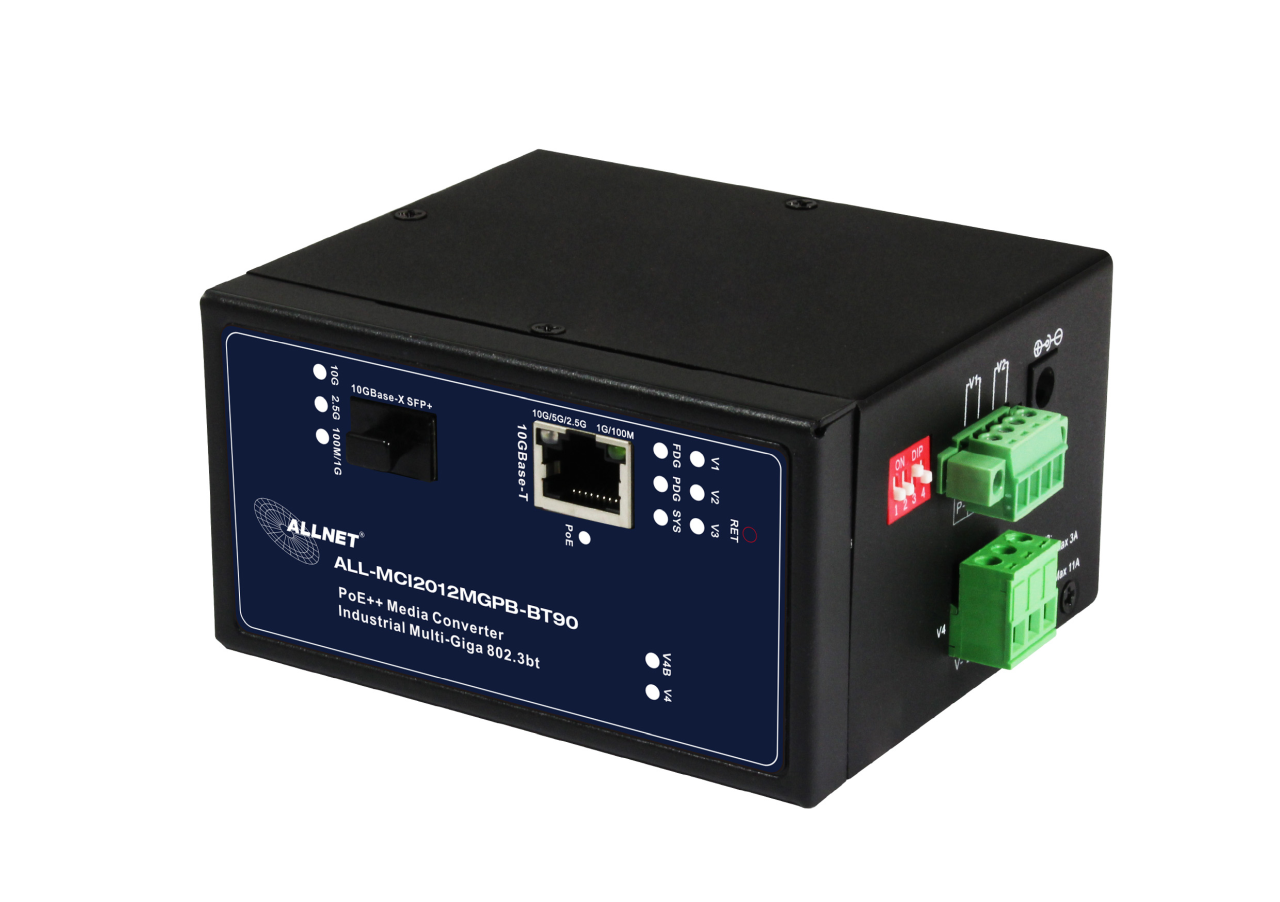

Der ALLNET ALL-MCI2012MGPB-BT90 ist ein robuster, industrietauglicher 10G Multi-Gigabit 802.3bt PoE++ Medienkonverter, der blockierungsfreie Leitungsgeschwindigkeit und hohe Flexibilität für 10-Gigabit-PoE++-Ethernet-Erweiterungen in rauen Industrieumgebungen bietet. Ausgestattet ist er mit einem 100M/1G/2.5G/5G/10GBase-T PoE PSE-Anschluss sowie einem 10GBase-X SFP+ Glasfaseranschluss.

Der PoE-Anschluss unterstützt den IEEE 802.3af/at/bt PoE/PoE+/PoE++ PSE-Standard und liefert bis zu 90 Watt Leistung. Er erkennt automatisch IEEE 802.3af/at/bt-konforme PD-Geräte (z. B. IP-Kameras, IP-Telefone und drahtlose Access Points) und versorgt diese mit Strom. Bei nicht kompatiblen PD-Geräten wird die Stromversorgung automatisch unterbrochen, um diese zu schützen.

Mit einem industrietauglichen Design kann der ALL-MCI2012MGPB-BT90 zuverlässig in einem Temperaturbereich von -40°C bis +80°C betrieben werden. Er bietet zudem eine hohe Immunität gegen elektromagnetische Störungen und schützt dank 6KV Überspannungsschutz und 8KV ESD-Schutz vor gefährlichen Spannungsspitzen. Diese Schutzmaßnahmen verbessern die Produktstabilität und schützen das Netzwerk vor schädlichen ESD-Attacken, um einen reibungslosen Betrieb zu gewährleisten.

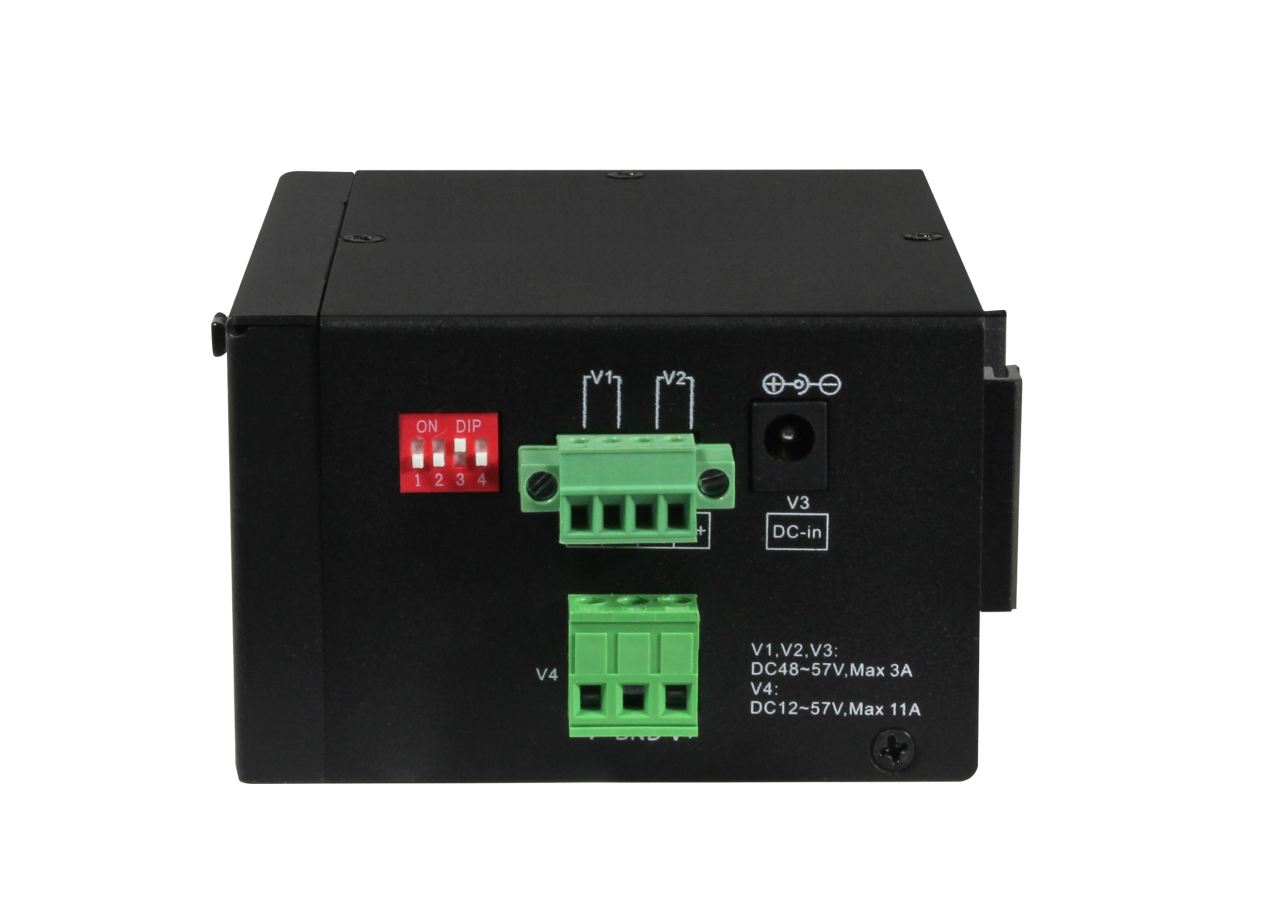

Für eine flexible und platzsparende Installation kann der ALL-MCI2012MGPB-BT90 entweder auf einer DIN-Schiene oder an der Wand montiert werden. Darüber hinaus verfügt er über einen leistungsstarken Weitbereichseingang mit internem Power-Booster (12-57VDC) sowie dreifach-redundanten, umpolbaren 48-57VDC Stromeingängen, was ihn ideal für Hochverfügbarkeitsanwendungen macht, die eine doppelte oder Backup-Stromversorgung erfordern.

Dieser Medienkonverter eignet sich perfekt für Anwendungen, bei denen eine Konvertierung von Kupfer- zu Glasfaserverbindungen erforderlich ist, insbesondere in Umgebungen, die eine 10-Gigabit-Bandbreite und extreme Temperaturen zwischen -40°C und +80°C erfordern.

LED-Anzeigen:

DIP-Schalter-Einstellungen:

Hinweis: Wenn sich der PoE-Medienkonverter im 802.3af/at/bt PoE/PoE+/PoE++-Ausgangsmodus befindet (mit DIP-Schalter 3 im Status ON), er aber einige 802.3af/at-konforme PD-Geräte nicht erkennen und mit Strom versorgen kann, müssen Sie den PoE-Medienkonverter in diesem Fall in den 802.3af/at PoE/PoE+-Ausgangsmodus (mit DIP-Schalter 3 im OFF-Status) einstellen, um solche 802.3af/at-kompatiblen PD-Geräte zu erkennen und mit Strom zu versorgen. Dies kann das Kompatibilitätsproblem des PoE-Medienkonverters mit einigen 802.3af/at-kompatiblen PD-Geräten effektiv lösen

Technische Details:
