ALLNET ALL-USB-RS422/485 / USB 2.0 -> RS422/485 6er Terminal-Block, FTDI Chipset

ALLNET ALL-USB-RS422/485 / USB 2.0 -> RS422/485 6er Terminal-Block, FTDI Chipset
22,62 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 122829
  • ALLNET
  • ALL-USB-RS422/485
  • 4038816048677
  • 15.06.2015
Highlights:  Adapterkabel-Typ: USB 2.0 zu RS-422/485 Adapterkabel Anschluss Seite A: USB... mehr
Produktinformationen "ALLNET ALL-USB-RS422/485 / USB 2.0 -> RS422/485 6er Terminal-Block, FTDI Chipset"

Highlights:

  • Adapterkabel-Typ: USB 2.0 zu RS-422/485 Adapterkabel
  • Anschluss Seite A: USB Stecker Serie A
  • Anschluss Seite B: 6pin Terminal-Block
  • Geschwindigkeit 256 bytes Empfangsbuffer
  • 128 byte Sendebuffer
  • Benötigt keine IRQ, DMA oder I/O Ports wird vom System erstellt
  • Sende und Empfangs LED´s zur Überprüfung
  • Datenrate 300 bps zu 1M bps
  • RS-422 (4 wire) data signals: TxD-, TxD+, RxD+, RxD-, GND
  • RS-485 (4 wire) data signals: TxD-, TxD+, RxD+, RxD-, GND
  • RS-485 (2 wire) data signals: data-, data+ GND
  • Volle USB 2.0 Geschwindigkeits kompatibel
  • Monitor LEDs für TXD, RxD Indikator Port Status
  • Unterstützt 15KV ESD Schutz und 600W Überspannungsschutz für alle Seriellen Signale
  • FTDI virtual COM Port Triver für ... Windows 2000/Server 2003 / XP / Server 2008 / Server 2012 / Windows 7 / Windows 8 / Linux 2.4 und größer
  • Erweiterter Temperaturbereich: 0°~60°C

Technische Daten:

General





Bus



USB1.1, USB2.0, USB3.0

Chipset

FTDI FT232RL



Interface



RS-422/485

Plug & Play

Supported.

IRQ &IO Address

Assigned by system.
Power Supply
Input USB bus
Output 5Vdc 200mA(max.) through Terminal Block connector pin5
Driver Support Windows XP,2003,Vista,7,8.
Linux.
Mechanical
Chassis Plastic
Dimensions

39mm X 62 mm X 19mm (W x L x H)

Weight 25g
Environmental
Operating Temperature 0°C ~ 60°C (32°F to 140°F)
Operating Humidity 0% to 80% RH
Storage Temperature -40°C ~ 85°C (-40°F to 185°F)
Safety Approvals EN55022 Class B, EN61000-3-2, EN61000-3-3, EN55024(EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11)
FCC Part 15 Class B

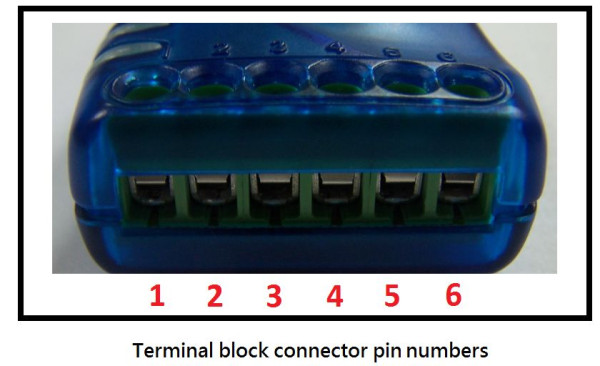

Terminal Block Installations:



RS-422/485 Full Duplex Mode Pin-out

Pin Number

Pin Type

Description

1

Output

TxD-

Transmit Data, negative polarity

2

Output

TxD+

Transmit Data, positive polarity

3

Input

RxD+

Receive Data, positive polarity

4

Input

RxD-

Receive Data, negative polarity

5

Power

VCC

DC +5V

6

Ground

GND

Signal Ground

RS-485 Half Duplex Mode Pin-out

Pin Number

Pin Type

Description

1

Out/IN

Data

Transmit/Receive Data, negative polarity

2

Out/IN

Data

Transmit/Receive Data, positive polarity

3

Power

VCC

DC +5V

4

Ground

GND

Signal Ground
